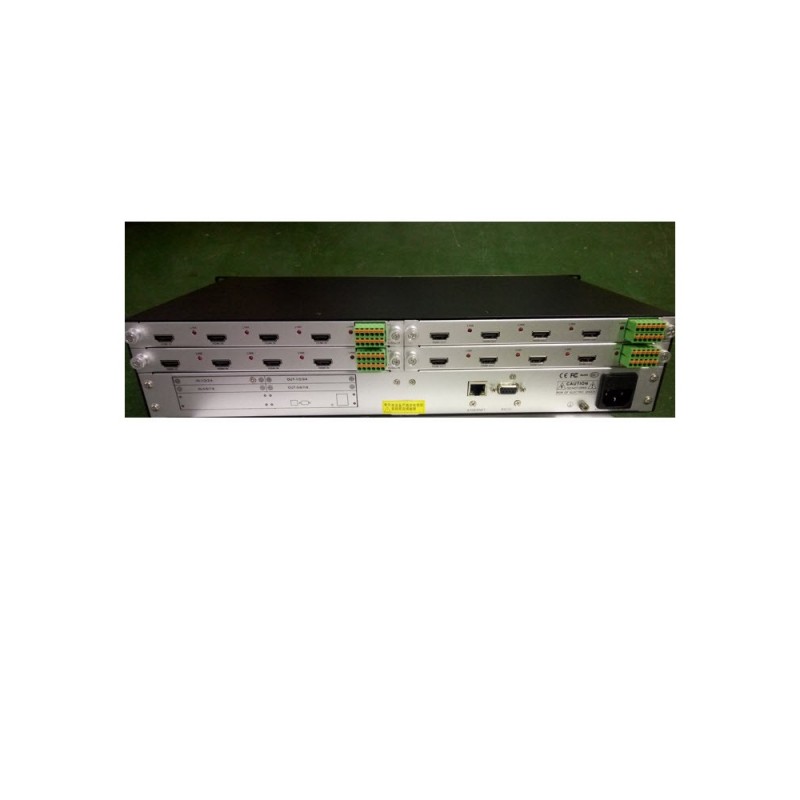

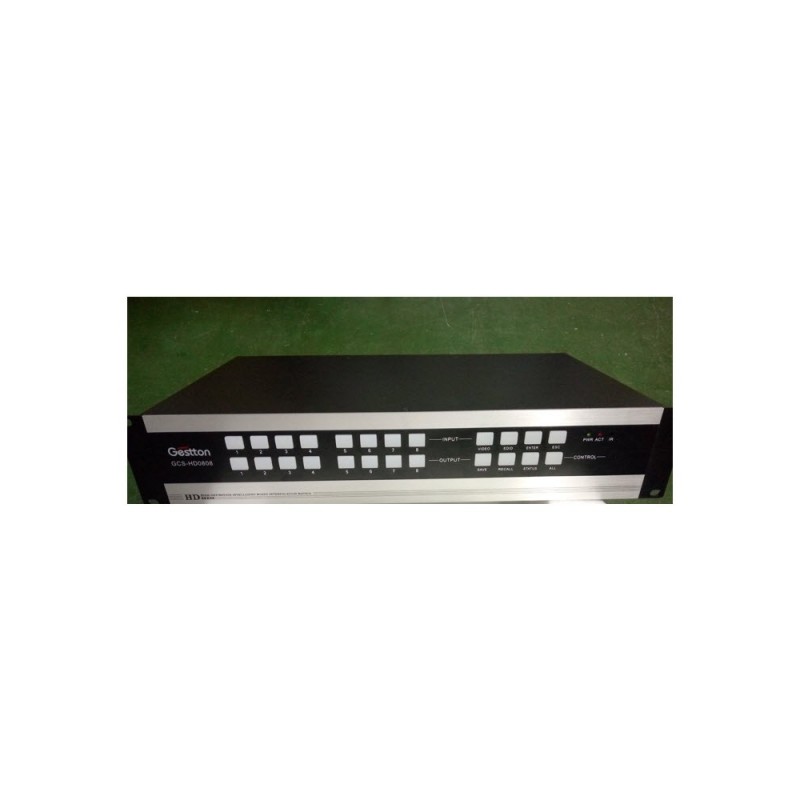

Matrice video Gestton GC S-0808

Card modular de intrare

HDMI

Interfață

Conector femel HDMI

Puterea semnalului

TMDS ± 0,4Vpp

Nivel Min / Max

TMDS 2.9V / 3.3V

EDID de intrare

Sistem EDID

Impedanta

50 Ω

DVI

Interfață

Portul feminin DVI-D

Puterea semnalului

TMDS ± 0,4Vpp

Nivel Min / Max

TMDS 2.9V / 3.3V

EDID de intrare

Sistem EDID

Impedanta

50 Ω

Eroare maximă de compensare DC

15mV

VGA

Conector

Conector VGA 15 HDF

Nivel

0.5Vp-p

Nivel maxim

2,0 Vp-p

Impedanță de I / O

75 Ω

VIDEO

Interfață

RCA

Nivel Min

0.5Vp-p

Nivel maxim

2,0 Vp-p

Impedanță de I / O

75 Ω

RL

-30dB @ 5MHz

SDI

Nivel min / max

0,5V -1,0 Vp-p

Transmisie maximă

3G: 140m.HD: 200m.SD: 400m

Frecvență

19 Mbps la 2,97 Gbps

Călări mai bine decât

<10%

Mișcare

<540ps ± 10%

Tip video

270Mbps SDI1.485 Gbps HD-SDI 2.97Gbps 3G-SDI

Conector

Port RCA
