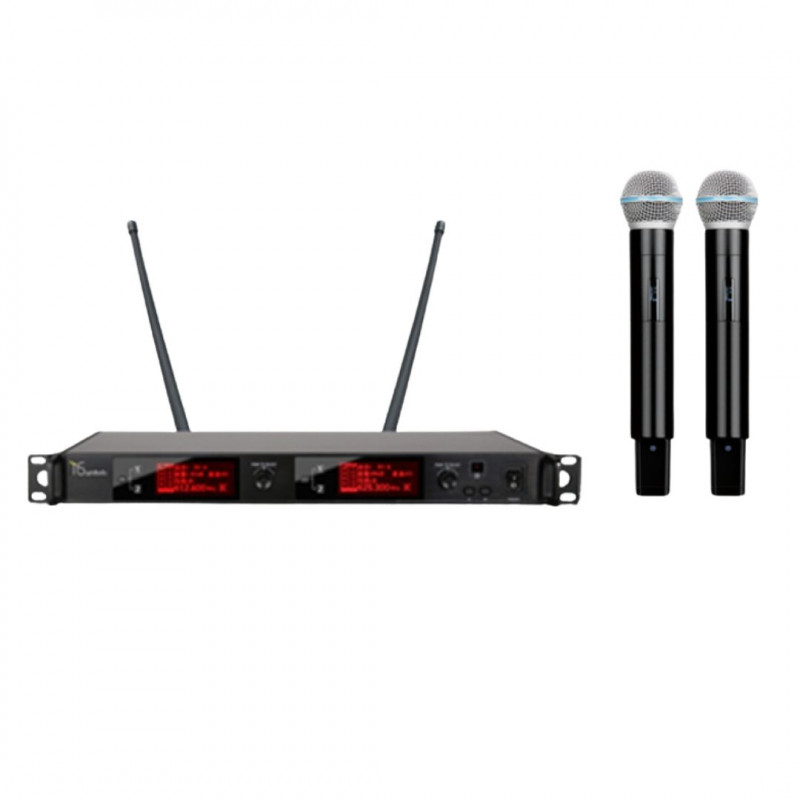

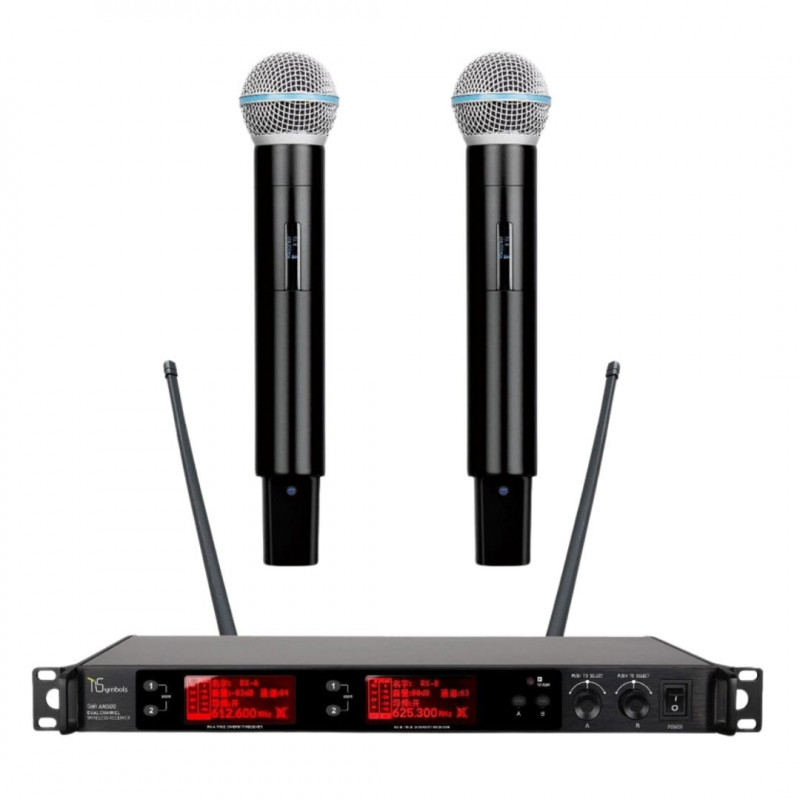

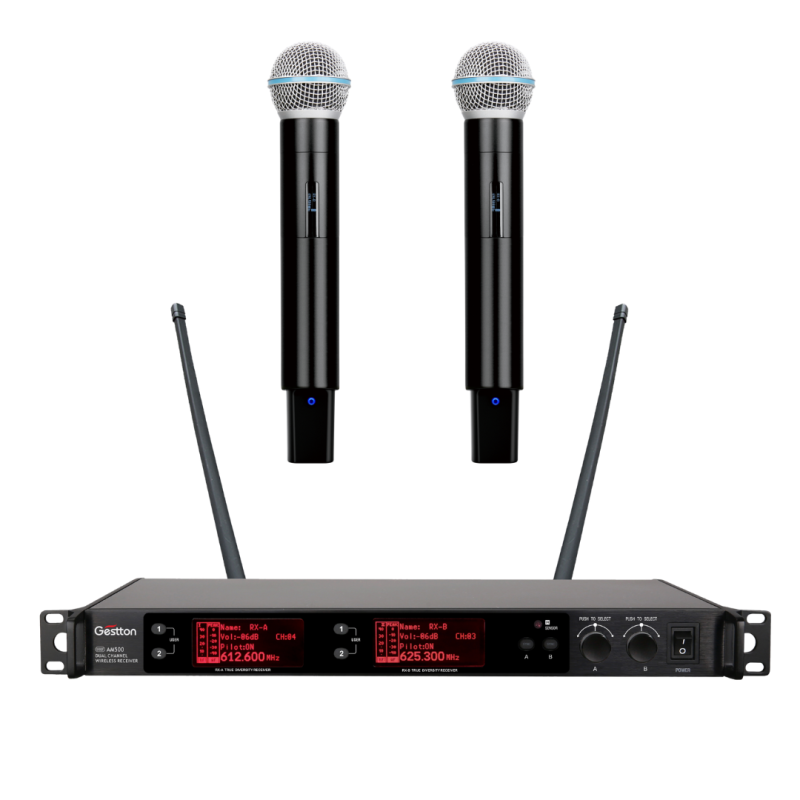

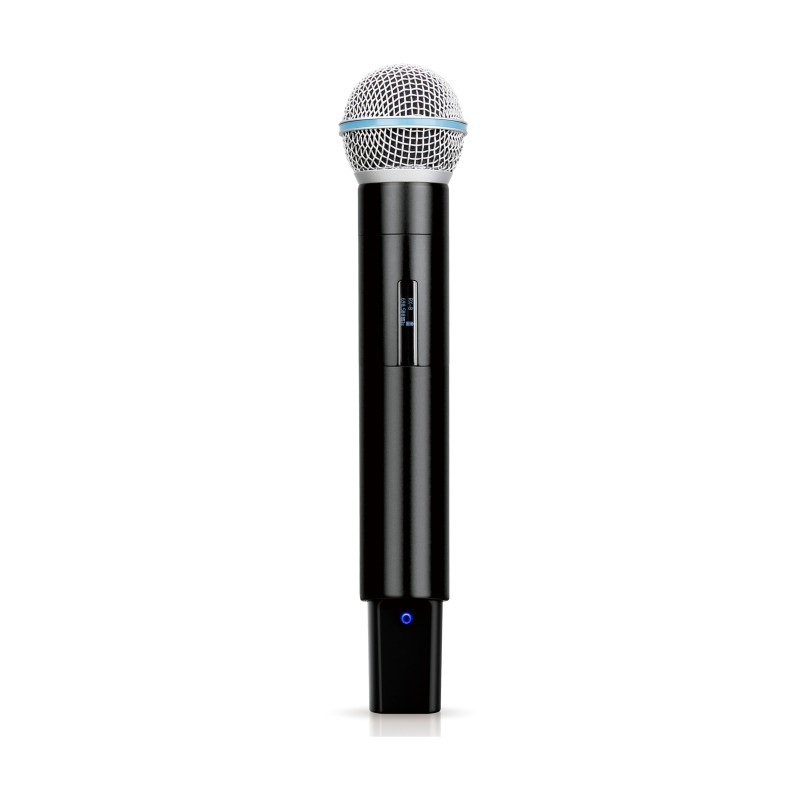

Set 2 microfoane wireless Gestton AM-500 HANDHELD

Referinta:

ID: 57696

0
Gestton

3 399,00 lei  inclusiv tva

Mail Trimis
Mail netrimis
Cere pret special!   Ai gasit acest produs mai ieftin in alta parte? Click aici!
  • Consultanta profesionista - peste 15 ani experienta
  • Livrare Rapida
  • Garantie 2 ani
  • Drept retur 14 zile
  • Transport gratuit

Informatii
Data sheet
Recenzii

Informatii

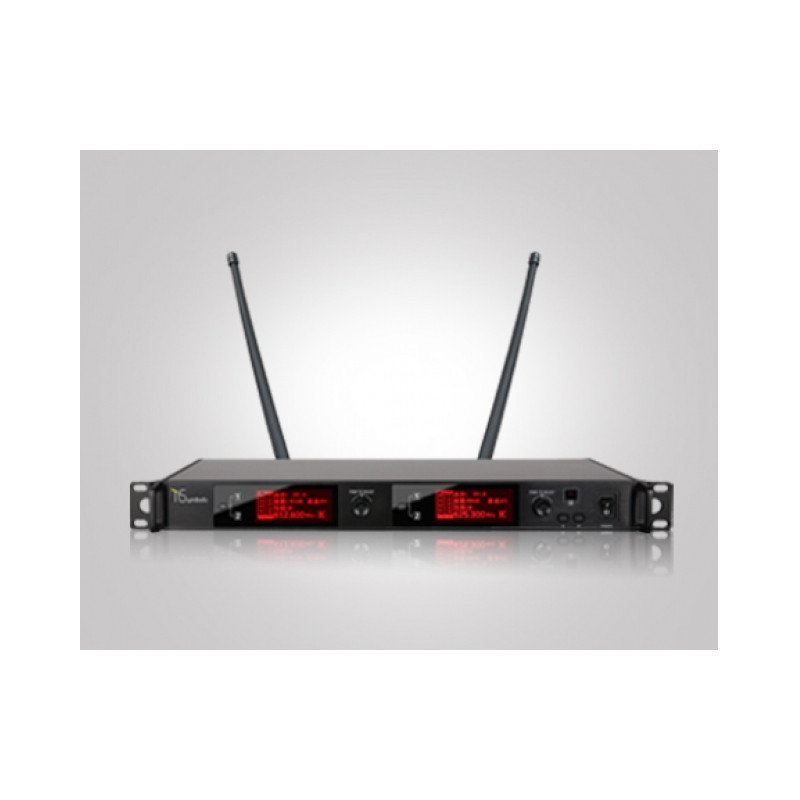

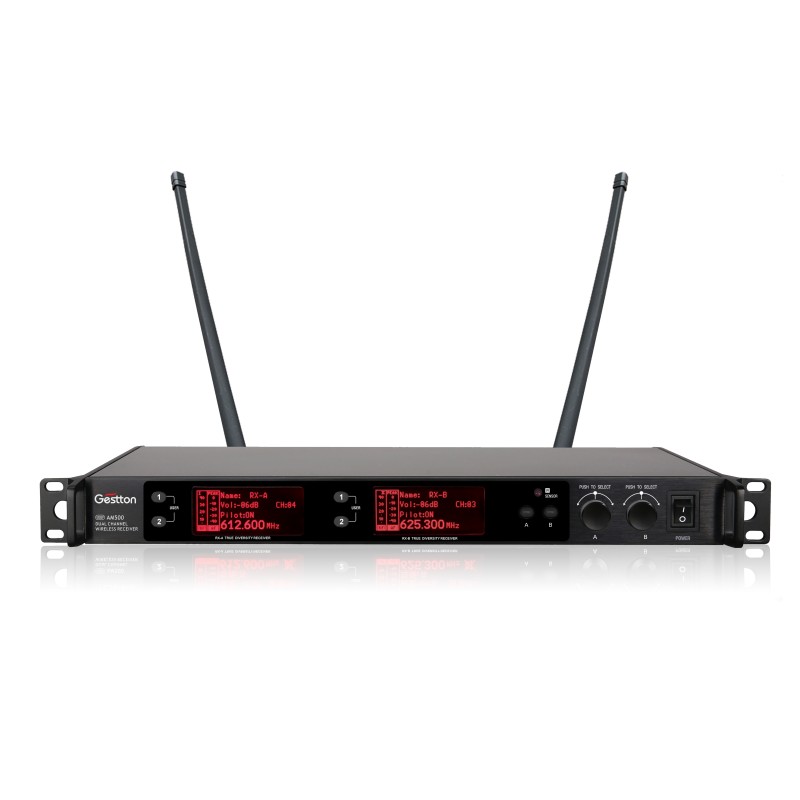

Receptor cu 2 canale


  • True diversity
  • Șasiu metalic robust, cu comenzi soft-touch.
  • Total 400 de frecvențe selectabile și 10 grupuri fără interferențe presetate.
  • Până la 16 unități de transmisie simultană.
  • Sincronizare transmițător.
  • Afișaje LCD: Nivel RF, Nivel audio, Indicator baterie scăzută, Stare antenă, Canal.
  • Echipat cu ieșiri XLR echilibrate și Ø6,3 mm neechilibrate.
  • Ideal pentru întâlniri, seminarii, săli de judecată, servicii de case de cult, aplicații de difuzare și conferințe


Specificații receptor:

Dimensiune

Standardul EIA de 19"

Canale

Canal dublu 1U

Stabilitatea frecvenței

±0,005%, Controlul frecvenței buclei de blocare a fazei

Interval de frecvență purtătoare

667-699 MHz

Canale presetate

32 de canale presetate

Interval de funcționare

90M tipic (în spațiu deschis)

Oscilaţie

PLL sintetizat

Sensibilitate

6dBpV, raport semnal/zgomot > 60dB la o deviație de 25°

Lățimea benzii

30MHz

Interval maxim de abatere

±45KHz

S/N

99dB

THD

<0,7% la 1 kHz

Răspuns în frecvență

45Hz-18KHz±1dB

Squelch

Circuit cu dublu squelch „PiloTone & NoiseLock”

Alimentare electrică

CC 12V/1A

Greutate

2,7 kg

Dimensiune

482 (l) x 44 (î) x 234 (ad) (mm)

Conector de ieșire

XLR balansat și Jack 6.3 nebalansat

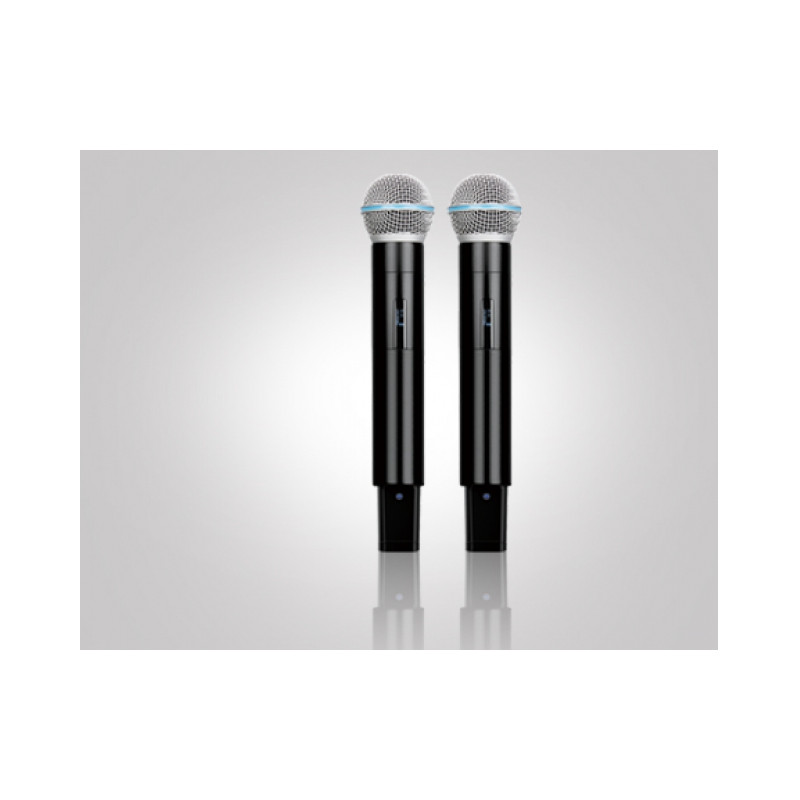

Specificații microfon:

Interval de frecvență purtătoare

667-699 MHz

Oscilație

PLL sintetizat

Radiație armonică

<-65dBm

Lățime de bandă

120 MHz

Interval maxim de abatere

±45KHz

Elementul microfonului

Cardioid Dynamic

Putere de ieșire RF

10mW

Baterie

AA X 2

Consum de curent

100mA, tipic

Curent / Durată de viață a bateriei

Aproximativ 10 ore

Dimensiune (mm)

52(0) X 258 (L)

Greutate

293g (fără baterie)

Interval de frecvență purtătoare

667-699 MHz

Oscilaţie

PLL sintetizat

Radiație armonică

<-65dBm

Lățime de bandă

120 MHz

Interval maxim de abatere

±45KHz

Elementul microfonului

Cardioid Dynamic
